Seis puntos que revisar antes de instalar una ventilación mecánica con recuperación de calor

Hay una imagen que se repite en demasiadas viviendas: un recuperador de calor caro, de buena marca, ronroneando en un falso techo y sin entregar ni la mitad de lo que prometía el catálogo. No falla el aparato. Falla todo lo que lo rodea —el cálculo, los conductos, la puesta en marcha— y eso no se ve en la ficha técnica. La ventilación mecánica con recuperación de calor, o sistema de doble flujo, es una de las piezas centrales de la construcción eficiente: renueva el aire interior recuperando buena parte de la energía del aire que se expulsa. Pero es también de los sistemas que peor se instalan, precisamente porque su rendimiento real vive en los detalles.

Si está pensando en montar uno, o si tiene delante un presupuesto y quiere saber qué preguntar, estos seis puntos separan al equipo que aporta confort y factura más baja del que solo añade consumo y un zumbido en el techo.

1. El caudal, dimensionado por personas y por estancia

El primer error, y el más caro de arrastrar, es el caudal mal calculado. Un sistema sobredimensionado consume de más, reseca el ambiente en invierno y nunca amortiza; uno corto deja el aire viciado, la humedad sin evacuar y el CO₂ subiendo por la noche en los dormitorios.

El caudal no se inventa: se calcula a partir de la ocupación prevista y del uso de cada estancia, extrayendo de los locales húmedos (cocina, baños) e impulsando aire fresco en los secos (dormitorios y salón). En España el documento básico DB-HS3 del Código Técnico fija los mínimos por local: del orden de 8 l/s para el dormitorio principal, 4 l/s para cada dormitorio adicional y entre 6 y 10 l/s para el salón, con caudales de referencia totales en torno a 12, 24 o 33 l/s según la vivienda tenga uno, dos o tres dormitorios o más. El objetivo de fondo es mantener el CO₂ medio interior por debajo de las 900 ppm, el umbral por encima del cual el aire empieza a notarse cargado y la concentración se resiente.

Nota. Más caudal no es sinónimo de aire más sano. Pasarse renueva aire que ya estaba bien y, en invierno, mueve más metros cúbicos de los que el recuperador puede atemperar, enfriando la sensación interior. El equilibrio higiénico está normalizado por algo: conviene ajustarse a él, no redondear al alza "por seguridad".

2. El rendimiento de recuperación, leído con letra pequeña

Los fabricantes anuncian rendimientos del intercambiador que a menudo superan el 85 o el 90 por ciento. Es una cifra real, pero medida en laboratorio y en el punto más favorable de la curva. El rendimiento que usted verá en su casa depende de tres cosas que el catálogo no destaca: el equilibrado de los caudales, la temperatura exterior y el estado de los filtros.

Conviene leer la curva completa, no el pico, y desconfiar de los números redondos sin condiciones especificadas. El ruido es otro dato de catálogo que conviene contrastar en obra: un equipo doméstico bien instalado debería quedar por debajo de los 30-35 dB(A) medidos en la habitación, y si al entrar se nota un zumbido claramente audible, casi siempre es un síntoma de conductos mal dimensionados, no del aparato en sí. Y hay un dato igual de importante que el rendimiento térmico: el consumo eléctrico de los ventiladores, que se expresa con el indicador SFP (potencia específica del ventilador, en vatios por cada litro/segundo movido). Un buen equipo doméstico se mueve en el entorno de 0,5 W/(l/s); uno con conductos mal resueltos puede triplicar esa cifra. Sirve de poco recuperar mucho calor si para moverlo el motor se come ese ahorro en electricidad. La normativa europea de ecodiseño (ErP) ya exige mínimos de eficiencia tanto en recuperación como en consumo, así que pedir la etiqueta y el valor de SFP no es ninguna exquisitez técnica: es comparar peras con peras.

3. El equilibrado de caudales, la prueba que casi nadie hace

Para que el intercambiador recupere bien, el aire que entra y el que sale deben estar equilibrados. Suena obvio; se incumple casi siempre porque exige una visita más, con instrumentos, que muchos instaladores se saltan.

Las consecuencias de no hacerlo son físicas y desagradables. Si la extracción supera a la impulsión, el edificio queda en depresión y aspira aire sin filtrar por cualquier rendija —llevándose, de paso, el aire de la chimenea o de la campana si los hay—. Si ocurre lo contrario, la vivienda se sobrepresiona y empuja aire húmedo hacia el interior de los cerramientos, donde el vapor puede condensar y, con el tiempo, dar humedades. El equilibrado se mide y se ajusta en la puesta en marcha, regulando cada boca con un anemómetro hasta cuadrar las dos ramas. Pídalo por escrito: un sistema sin equilibrar nunca rinde lo que promete, y es la primera causa de que un recuperador "no se note".

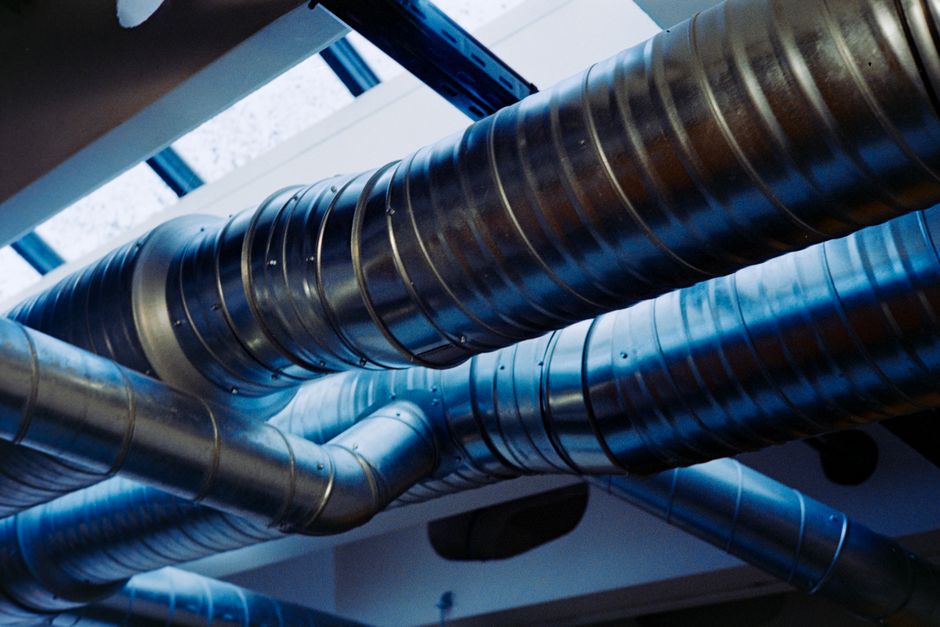

El recuperador depende tanto de los conductos y su equilibrado como del propio aparato.

4. La evacuación de condensados

El intercambiador enfría el aire caliente y húmedo que se expulsa, y al enfriarlo condensa agua —puede ser más de un litro al día en pleno invierno—. Ese agua tiene que salir, por gravedad o por bomba, con su sifón correspondiente, hacia un desagüe.

Es fontanería de toda la vida, pero mal resuelta arruina el conjunto. Un sifón que se seca en verano deja pasar olores del desagüe hacia el aire de impulsión; una bandeja con poca pendiente acumula agua que rebosa dentro del equipo; un tubo helado en un tramo no calefactado bloquea la salida. El detalle a vigilar: el sifón debe quedar cebado y, si el recuperador está en un espacio frío, conviene aislar o calorifugar el desagüe. Parece menor y decide la fiabilidad de todo el sistema.

5. El acceso para cambiar los filtros

Los filtros protegen dos cosas a la vez: el aparato y los pulmones de quien respira el aire impulsado. Un filtro fino (G4 para el aire de extracción, F7 o ePM1 para la impulsión, que es el que retiene polen y partículas finas) hace su trabajo… hasta que se satura. Cuando se ensucia, cae el caudal, sube el consumo del ventilador para compensar y el rendimiento se desmorona poco a poco sin que nadie lo note.

Por eso el equipo debe quedar accesible de verdad. Si el recuperador termina empotrado en un falso techo sin un registro cómodo, o detrás de un armario que hay que vaciar, los filtros no se cambian a tiempo y el sistema se degrada solo. La accesibilidad se decide en el proyecto, no después. Una regla práctica de mantenimiento:

• Revisar el filtro de impulsión cada 3 meses; sustituirlo 1–2 veces al año
• Cambiar el filtro de extracción al menos una vez al año
• Limpiar las bocas de impulsión y las rejillas de extracción en cada temporada
• Comprobar una vez al año que el sifón de condensados está cebado

6. El by-pass para el verano

En invierno queremos recuperar todo el calor posible del aire que sale. En las noches templadas de verano queremos justo lo contrario: meter aire fresco exterior sin recalentarlo al pasar por el intercambiador. Para eso sirve el by-pass de verano, una compuerta que esquiva el recuperador y deja entrar el aire nocturno directo, descargando la inercia acumulada en muros y forjados durante el día.

Un equipo sin by-pass, o con uno que no se gestiona bien, desaprovecha ese enfriamiento gratuito y obliga a abrir ventanas por la noche —perdiendo el filtrado y, en planta baja, abriendo la puerta a ruido e intrusos—. El by-pass interesante es el automático, que se activa solo cuando fuera hace más fresco que dentro y la vivienda pide enfriarse. Es la diferencia entre un sistema que solo sirve medio año y uno que trabaja a favor del confort los doce meses.

Qué le toca a la obra, no al aparato

Conviene insistir en algo que recorre los seis puntos: la mayoría de lo que decide el resultado no está dentro de la caja. Está en los conductos. Conductos cortos, lisos y bien dimensionados, con los menos codos posibles, mantienen baja la pérdida de carga y, con ella, el consumo del ventilador y el ruido. Los tramos que crucen zonas no calefactadas —un bajocubierta, un garaje— deben ir aislados para que el aire no pierda por el camino lo que tanto cuesta recuperar. Y la toma de aire exterior tiene que estar lejos de fuentes de contaminación: una salida de garaje, un patio donde se aparca, la descarga de la campana del vecino. Nada de esto encarece mucho si se piensa antes; arreglarlo después es prácticamente imposible.

Si quiere situar el doble flujo dentro de una estrategia más amplia, encaja con el diseño pasivo para evitar el sobrecalentamiento sin aire acondicionado y es uno de los pilares del camino a la certificación Passivhaus, donde la ventilación solo tiene sentido sobre una envolvente estanca. Y si su caso es una reforma sin grandes obras, antes del recuperador merece la pena exprimir las medidas de bajo coste para reducir la factura de climatización.

Preguntas que conviene hacer antes de firmar

Un instalador serio responderá a esto sin titubear; si esquiva las respuestas, ya tiene una señal.

• ¿Cómo ha calculado el caudal? Debe poder enseñar el reparto por estancias, no una cifra global redondeada.
• ¿Va a equilibrar los caudales en la puesta en marcha y me lo entrega medido? Si la respuesta es vaga, faltará la prueba más importante.
• ¿Qué SFP y qué rendimiento real tiene el equipo en mi punto de trabajo? No el pico de catálogo.
• ¿Dónde queda el registro de filtros y cómo se accede? Que se vea sobre el plano.
• ¿Lleva by-pass de verano automático? Para que el sistema no se quede a media jornada.

Un sistema que premia el detalle

La ventilación con recuperación de calor no es complicada en su principio, pero es exigente en su ejecución, y ahí radica casi todo. Caudales bien calculados, conductos cortos y aislados, equilibrado medido con instrumentos, condensados resueltos, filtros que de verdad se puedan cambiar y un by-pass que se use: cuando esos puntos se cuidan, el doble flujo entrega aire limpio y constante recuperando la mayor parte de la energía, sin que apenas se note que está ahí. Cuando se descuidan, queda un equipo caro que zumba en el techo y que muchos acaban apagando.

La conclusión incómoda para quien compara presupuestos solo por el precio del aparato: la diferencia entre un buen sistema y uno malo casi nunca está en la marca. Está en quien lo monta y en lo que se le exige. Vale la pena pagar por esa segunda visita con el anemómetro.
